scar污水復合式排氣閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
污水復合式排氣閥原理與CARX復合式排氣閥相同，只是將結構略作改動，即將閥體加高，杠桿機構稍微改動（如圖）。這樣控制部分降低，使污物只在閥體下部，不會纏繞上部排氣部分機構，不影響排氣，不致漏水，排氣量與CARX型相同。

產品參數

公稱口徑	D	D1	D2	H	Z-фd
DN	D	D1	D2	H	Z-фd
50	160	125	205	495	48
80	195	160	270	600	48
100	215	180	285	760	88
150	280	240	340	860	8-22
200	335	295	400	1010	8-22
250	390	350	465	1210	12-22

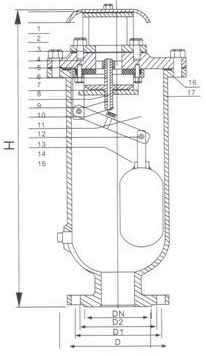

產品結構

溫馨提示：“scar污水復合式排氣閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
