Q647型氣動固定式球閥(單作用氣缸)

Q647型氣動固定式球閥(單作用氣缸)

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

用途及用途
Q647型氣動固定式球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封因而安裝沒有流向限制,是雙向。本閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲入不銹鋼圈內,鋼圈后部設有彈簧保證閥座緊貼球體,保持密封。上下閥桿均設有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致,以便管線清掃。

技術參數

公稱通徑DN(mm)
50200
公稱壓力PN(MPa)
1.6
2.5
4.0
公稱壓力
PS(MPa)
強度試驗
2.4
3.8
6.0
密封試驗
1.8
2.8
4.4
材料\材料代號
C
P
R

主 要

零 件

閥 體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
球 體
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥 桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增強聚四氟乙烯 對位聚苯 硬質合金
填 料
聚四氟乙烯 柔性石墨
適 用
工 況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28℃ - 300℃
執行器
型 號
AW/DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力
0.4-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GB12237
GB12221
GB9113
GB9131
GB13927

安裝尺寸表

公稱通徑
DN(mm)
尺 寸
執 行 器 型 號
1.6MPa
2.5MPa
4.0MPa
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
可選配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列執行器

(以上選配僅供參考具體

選區用根據實際要求)
50
203
160
125
16
48
216
160
125
20
48
216
160
125
20
48
65
222
180
146
18
48
241
180
145
22
88
241
180
145
22
88
80
241
195
160
20
88
283
195
160
22
88
283
195
160
22
88
100
305
215
180
20
88
305
230
190
24
8-23
305
230
190
24
8-23
125
356
245
210
22
88
381
270
220
28
8-25
381
270
220
28
8-25
150
394
280
240
24
8-23
403
300
250
30
8-25
403
300
250
30
8-25
200
457
335
295
26
12-23
502
360
310
34
12-25
502
375
320
33
12-30
250
533
405
355
30
12-25
586
425
370
36
12-30
.
.
.
.
.
300
610
460
410
30
12-25
648
485
430
40
16-30
.
.
.
.
.
350
686
520
470
34
16-25
762
550
490
44
16-34
.
.
.
.
.
400
762
580
525
36
16-30
838
610
550
48
16-34
.
.
.
.
.
450
864
640
585
40
20-30
914
660
600
50
20-34
.
.
.
.
.
500
914
705
650
44
20-34
991
730
660
52
20-41
.
.
.
.
.

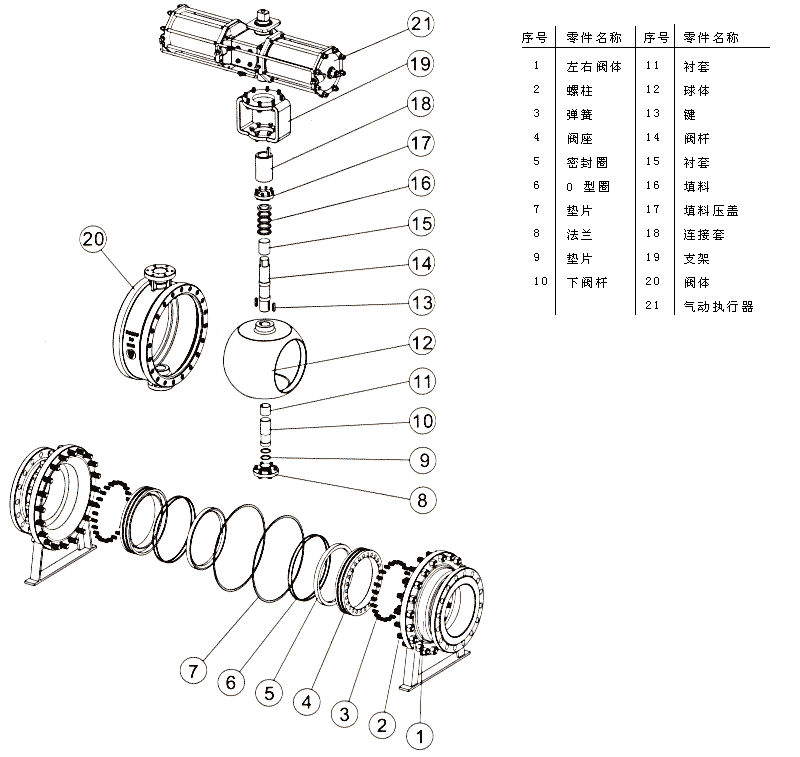

產品尺寸



溫馨提示:“Q647型氣動固定式球閥(單作用氣缸)”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
