高壓球閥/Q341F高壓法蘭鍛鋼球閥

高壓球閥/Q341F高壓法蘭鍛鋼球閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
本系列球閥是根據用戶的需求,為滿足在硫化環境下的搞硫化應用裂化的要求,我的從設計、選材、制造、試驗、表面外理及涂漆都嚴格按美國腐蝕工程師會NACE標準要求進行。本系列球閥不僅選材廣泛且內件材料均彩用表面鍍鎳316材質、密封圈采用特制的聚合特資料。使閥門不僅防腐蝕,抗硫化能力強,防火、防靜電、密封性能好,使用壓力與溫度范圍廣,全通徑與縮徑齊備,并可配多種驅動裝置,是化工、石油炬煉制,天然氣開采與輸送系統理想的用閥選擇。長輸管線球閥價格,長輸管線球閥廠家,長輸管線球閥報價。

主要連接尺寸及重量
零件名稱 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯 PTFE
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 聚四氟乙烯 PTFE
適用工況 適用介質 水、蒸汽、油品等 硝酸等腐蝕性介質 硝酸等腐蝕性介質
適用溫度 聚四氟乙烯 PTFE-29~180℃
產品型號
PQ47F0C PQ47F0P PQ47F0R PQ47F50(Lb)C PQ47F50(Lb)P PQ47F50(Lb)R
PQ47F6C PQ47F6P PQ47F6R PQ47F-300(Lb)C PQ47F-300(Lb)P PQ47F-300(Lb)R
PQ47F-25 PQ47F-25P PQ47F-25R PQ47F-600(Lb)C PQ47F-600(Lb)P PQ47F-600(Lb)R
PQ47F-40 PQ47F-40P PQ47F-40R PQ47F-900(Lb)C PQ47F-900(Lb)P PQ47F-900(Lb)R
PQ47F-64 PQ47F-64P PQ47F-64R PQ47F-900(Lb)C PQ47F500(Lb)P PQ47F500(Lb)R
PQ47F00 PQ47F00P PQ47F00R PQ47F500(Lb)C PQ47F-2500(Lb)P PQ47F-2500(Lb)R
PQ47F60 PQ47F60P PQ47F60R PQ47F-2500(Lb)C
主要連接尺寸及重量(國標)
公稱
通徑
標準值 參考值 重量
L D D1 D2 b f Z-Φd H1 H2 H3 H4
法蘭 對焊 Q47F Q347F
mm PN1.0(Mpa)
15 108 165 95 65 46 14 2 4-Φ14 145   210 346 4.5
20 117 190 105 75 56 16 2 4-Φ14 152   220 352 5.5
25 127 216 115 85 65 16 2 4-Φ14 162   235 364 7
32 140 229 140 100 76 18 2 4-Φ18 175   255 382 11.5
40 165 241 150 110 84 18 2 4-Φ18 188   280 406 17
50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31
65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39
80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52
100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 48 71
125 346 508 250 210 184 22 2 8-Φ18   322 490 588   103
150 394 559 285 240 211 24 2 8-Φ23   358 560 644   180
200 457 660 340 295 286 24 2 8-Φ23   406 640 704   290
250 533 787 395 350 319 26 2 12-Φ23   468 730 766   400
300 610 838 445 400 370 26 2 12-Φ23   538 830 830   540
350 686 889 505 460 429 26 2 16-Φ23   610 940 922   734
400 762 991 565 515 480 26 2 16-Φ26   682 1060 1020   1005
450 864 1092 615 565 530 28 2 20-Φ26   755 1180 1114   1372
500 914 1194 670 620 582 28 2 20-Φ26   832 1300 1204   1880
600 1450 1394 780 725 682 34 2 20-Φ30   922 1420 1290   2648
700 1650 1549 895 840 794 34 2 24-Φ30   1015 1540 1375   3828
800 1850 1778 1015 950 901 36 2 24-Φ34   1110 1650 1448   5462
PN1.6(MPa)
15 108 165 95 65 46 14 2 4-Φ14 145   210 346 4.5
20 117 190 105 75 56 16 2 4-Φ14 152   220 352 5.5
25 127 216 115 85 65 16 2 4-Φ14 162   235 364 7
32 140 229 140 100 76 18 2 4-Φ18 185   255 382 11.5
40 165 241 150 110 84 18 2 4-Φ18 188   280 406 17
50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31
65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39
80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52
100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 58 71
125 356 508 25 210 184 22 2 8-Φ18   322 490 588   103
150 394 559 285 240 211 24 2 8-Φ23   358 560 644   182
200 457 660 340 295 266 24 2 12-Φ23   406 640 704   292
250 533 787 405 355 319 26 2 12-Φ26   468 730 766   404
300 610 838 460 410 370 28 2 12-Φ26   538 830 830   545
350 686 889 520 470 429 30 2 16-Φ26   610 940 922   745
400 762 991 580 525 480 32 2 16-Φ30   682 1060 1020   1020
450 864 1092 640 585 548 34 2 20-Φ30   755 1180 1114   1392
500 914 1194 715 650 609 36 2 20-Φ34   832 1300 1204   1910
600 1450 1394 840 770 720 38 2 20-Φ36   922 1420 1290   2688
700 1650 1549 910 840 794 40 2 24-Φ36   1015 1540 1375   3878
800 1850 1778 1025 950 901 42 2 24-Φ39   1110 1650 1448   5522
PN2.5(MPa)
15 140 165 95 65 46 14 2 4-Φ14 150   218 354 4
20 152 190 105 75 56 14 2 4-Φ14 158   228 360 5
25 165 216 115 85 65 16 2 4-Φ14 166   245 374 7.5
32 178 229 140 100 76 18 2 4-Φ18 180   265 392 11.5
40 190 241 150 110 84 18 2 4-Φ18 195   290 416 16
50 216 292 165 125 99 20 2 4-Φ18 216 240 320 442 21 30
65 241 330 185 145 118 22 2 8-Φ18 234 260 355 475 28 39
80 283 356 200 160 132 24 2 8-Φ18 252 280 394 508 41 52
100 305 432 235 190 156 24 2 8-Φ23 278 308 445 552 58 72
125 381 508 270 220 184 26 2 8-Φ26   345 512 610   104
150 403 559 300 250 211 28 2 8-Φ26   390 592 686   180
200 502 660 360 310 274 30 2 12-Φ26   455 690 754   284
250 568 787 425 370 330 32 2 12-Φ30   528 790 826   390

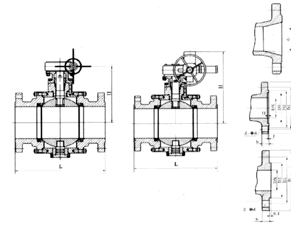

產品尺寸



溫馨提示:“高壓球閥/Q341F高壓法蘭鍛鋼球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
