H14W內螺紋止回閥

H14W內螺紋止回閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品概述 H14W不銹鋼螺紋旋啟式止回閥止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟
或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。

適用介質為:水、油品、蒸汽、酸性介質等。

性能規范
公稱壓力 PN 1.6, 2.5, 4.0, 6.4 MPa
強度試驗壓力 PT 2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力   0.6
高壓氣密封試驗壓力 2.0, 3.0, 4.8, 7.6
適用介質 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸類 醋酸類
適用溫度 -40~180
主要零件材料
序號NO. 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 搖桿插銷 不銹鋼316/304
4 閥瓣 不銹鋼CF8M/CF8
5 螺塞 不銹鋼316/304
6 螺塞墊片 聚四氟乙烯PTFE
主要連接尺寸及重量 單位:mm
SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
A 15 20 25 32 40 50 65 80
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
重量WT(kg) 310 445 680 1040 1490 2020

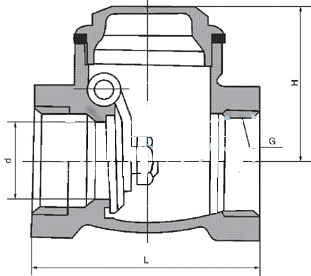

產品結構



溫馨提示:“H14W內螺紋止回閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
