GA42H單杠桿安全閥

GA42H單杠桿安全閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

用途特點
GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上,防止壓力超過允許最高值,介質可為蒸汽、空氣。
主要零部件材料
NO. 零件名稱 C型 材料
1 閥體 碳鋼
2 導向套 不銹鋼
3 閥瓣 2Cr13
4 閥桿 2Cr13
5 杠桿 碳鋼
6 重錘 鑄鐵
外形尺寸和連接尺寸
型號 公稱通徑DN(mm) 尺寸 (mm)
do-z D D1 D2 D6 f f1 b z-d L H 出口法蘭式 出口承插式
DN’ D2’ n-M’ D1’ D’ d1 K2 K3 D3
GA42H6 50 40×1 165 125 100 / 3 / 16 48 840 412 125 175 86 120 235 120 145 162 190
GA42H-25 50 40×1 165 125 100 / 3 / 20 48 840 412 125 175 86 120 235 120 145 162 190
GA42H-40 50 40×1 165 125 100 88 3 4 20 48 840 412 125 175 86 120 235 120 145 162 190
GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 86 120 235 120 145 162 190
GA42H00 50 40×1 195 145 112 88 3 4 28 4-25 840 420 125 175 86 120 235 120 145 162 190

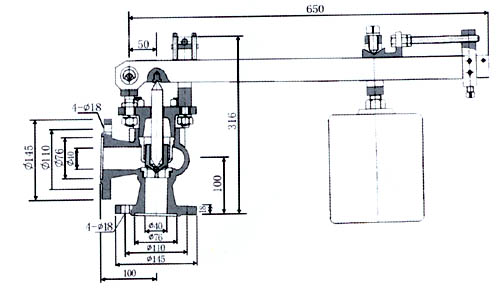

產品結構

溫馨提示:“GA42H單杠桿安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
