bz41w保溫夾套閘閥

bz41w保溫夾套閘閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品描述
保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口。由于增加了夾套,此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格,但結構長度與同規格的閥門相同,夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。

標準規范
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

產品用途

保溫夾套閘閥適用于公稱壓力PN1.0~10.0MPa、Class150~600、JIS10K~20K,工作溫度-29~425℃(碳鋼)、-40~500℃(不銹鋼)的管路上作啟閉用,并能保溫和防止介質結晶。
選用不同的材質,可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。

設計制造

結構長度

連接法蘭

壓力溫度等級

試驗與檢驗

GB12234

API600

廠標

ANSI B16.5
GB9112~9131
JB/T74~90
SH3006
HG20615~20635

ANSI B16.34

API598

JB/T 9092


■閥體材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。

■驅動方式 手動。

■連接形式 承插焊、內螺紋、對焊、法蘭。

產品范圍

公稱壓力

或壓力級

公稱通徑 DN/NPS

15

20

25

32

40

50

1/2

3/4

1

1 1/4

1 1/2

2

Class800

·

·

·

·

·

·

Class150

·

·

·

·

·

·

Class300

·

·

·

·

·

·

Class600

·

·

·

·

·

·

Class900

·

·

·

·

·

·

Class1500

·

·

·

·

·

·

Class2500

·

·

·

·

·

·

附加說明

保溫夾套閘閥的連接法蘭規格一般大于閥門的公稱通徑。

用戶無特殊說明,我公司一般按下表配制法蘭

閥門公稱通徑DN
(mm)

15

20

25

32

40

50

65

80

100

法蘭規格

15×40

20×40

25×50

32×50

40×65

50×80

65×100

80×125

100×150


閥門公稱通徑DN(mm)

125

150

200

250

300

350

400

450

500

法蘭規格

125×150 150×200 200×250 250×300 300×350 350×400 400×450 450×500 500×550

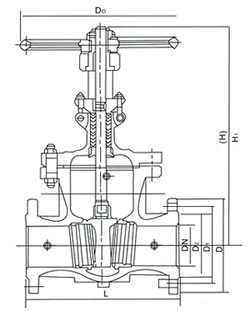

產品尺寸

溫馨提示:“bz41w保溫夾套閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
