Z15W絲口閘閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品說明
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

主要技術參數和性能指標
公稱通徑：DN15-DN100
公稱壓力：1.6Mpa
工作介質：水、油、汽
工作溫度：t≤170℃
管螺紋符合ISO228標準

性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
Z4IH6C Z41W6P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

主要零件材料

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閘板	不銹鋼CF8M/CF8
3	閥桿	不銹鋼SS316/304
4	閥蓋	不銹鋼CF8M/CF8
5	填料	聚四氟乙烯PTFE
6	止推墊片	不銹鋼SS304
7	閥桿架	不銹鋼SS316/SS304
8	填料	聚四氟乙烯PTFE
9	螺母	不銹鋼SS304
10	填料壓蓋螺母	不銹鋼SS316/SS304
11	手輪	鋁合金
12	鉻牌	鋁
13	手輪墊片	不銹鋼SS304
14	手輪螺母	不銹鋼SS304

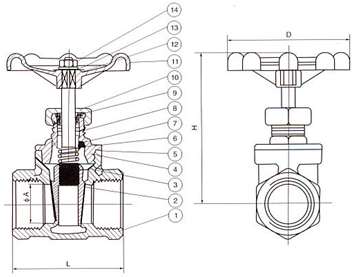

主要連接尺寸及重量單位：mm

SIZE	1/2"	3/4"	1"	1 1 / 4 "	1 1 / 2 "	2"
A	15	20	25	32	38	50
H	90	97	108	120	146	163
L	55	60	65	75	85	95
D	70	70	80	80	90	100

主要外形尺寸

DN	規格	A	B	C	D
10	3/8	42	9.5	66.5	45
15	1/2	43	12.8	71	55
20	3/4	46	17	76	55
25	1	53	21	87.5	60
32	1 1/4	55	27	101	68
40	1 1/2	58	34	111	72
50	2	66.5	45	128	80
65	2 1/2	80	55	155	98
80	3	83	66	180	110
100	4	101	87	218	126

產品尺寸

溫馨提示：“Z15W絲口閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
