UJ44SM角式柱塞閥

UJ44SM角式柱塞閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

特點原理及應用
角式柱塞閥與直通式柱塞閥的工作原理完全相同,但是角式柱塞閥安裝在管線中的位置和其他柱塞閥不同,因而石油,化工,化肥,制藥等長輸管線中有不少的拐角轉彎處,而角式柱塞閥正好適合安裝在這些個部位,這樣不但減少了接管彎頭,而且方便安裝,具有省工,省料等特點,在節能意識特強的企業,角式柱塞閥被廣泛應用。

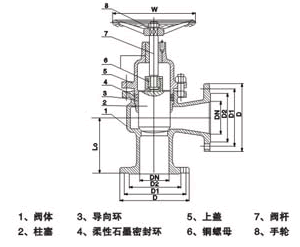

UJ44SM/H6/25C/P 角式柱塞閥圖 1.閥體;2.柱塞;3.導向環;4.柔性石墨密封環;5.上蓋;6.銅螺母;7.閥桿;8.手輪
主要連接結構尺寸
DN(mm)
尺寸
U44SM6C(P) UJ44H6C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
Lo 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
H 190 210 220 250 280 300 320 370 420 440 530 610 730 850 970 1100
W 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485
b 12 12 12 13 13 13 15 17 17 19 21 23 27 28 30 32
Z-d 44 44 44 48 48 48 48 88 88 88 8-23 12-23 12-25 12-25 16-25 16-30



DN(mm)
尺寸
U44SM-25(P) UJ44H-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
Lo 90 95 100 105 115 125 145 155 175 200 225 275 325 375 425 475
H 190 210 230 260 260 290 320 370 420 460 530 610 730 850 970 1100
W 100 100 110 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
b 14 14 14 15 15 17 19 19 21 25 27 31 33 36 40 44
Z-d 44 44 44 48 48 48 88 88 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
產品尺寸

溫馨提示:“UJ44SM角式柱塞閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
