D673H氣動對夾式硬密封蝶閥

D673H氣動對夾式硬密封蝶閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點
1、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長.

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。

5、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

主要技術參數

公稱通經DN(mm)
50~2000
公稱藥理PN(MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT4500
蝶板
WCB、合金鋼、不銹鋼、QT4500
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨

采用標準

制造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

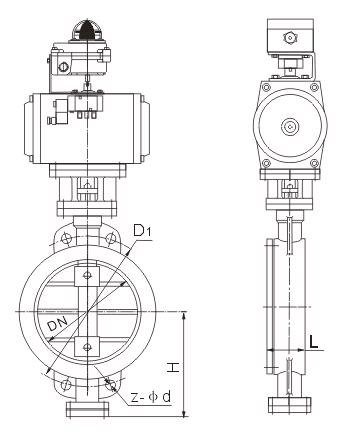

D673H0/16/氣動對夾式硬密封蝶閥主要外形連接尺寸(單位:mm)

公稱通經(DN)

主要尺寸
法蘭尺寸和螺栓規格
1.0MPa
1.6MPa
L
H
H1
D1
4-Ф-M
D1
4-Ф-M
50
43
625
112
125
Ф18
125
Ф18
65
46
625
115
145
Ф18
145
Ф18
80
49
645
120
160
Ф18
160
Ф18
100
56
675
138
180
Ф18
180
Ф18
125
64
715
164
210
Ф18
210
Ф18
150
70
800
175
240
Ф23
240
Ф23
200
71
850
208
295
M20
295
M20
250
76
925
243
350
M20
355
M24
300
83
1035
283
400
M20
410
M24
350
92
1070
310
460
M20
470
M24
400
102
1190
340
515
M24
525
M27
450
114
1250
380
565
M24
585
M27
500
127
1290
410
620
M24
650
M30
600
154
1455
470
725
M27
770
M33
700
165
1585
550
840
M27
840
M33
800
190
1700
640
950
M30
950
M36
900
203
1965
710
1050
M30
1050
M36
1000
216
2015
770
1160
M33
1170
M39
1200
254
2250
890
1380
M36
1390
M45

產品尺寸

溫馨提示:“D673H氣動對夾式硬密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
