詳細介紹

產品概述
ZMAW氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點,特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm,泄漏量等級有Ⅱ級和Ⅵ級,流量特性為近似等百分比。氣動切換成手動時,使用側裝手輪機構方法:拔出定位銷,向上扳動手柄、蝸輪與蝸桿嚙合,壓入定位銷,旋轉手輪即可改變流通截面。手動切換成氣動時,由相扳動手柄即可。

結構特點
閥 體:HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 板:碳鋼、1Cr18Ni9Ti
長 軸:1Cr18Ni9Ti
閥 座:碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承:青銅、不銹鋼堆焊司鈦合金
填 料:聚四氟乙烯、柔性石墨
閥 蓋:碳鋼

主要技術參數
公稱通徑 mm
50
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
額定流量系數Kv
85
220
340
530
770
1360
2130
3060
4160
5450
6900
8500
12200
16600
21700
27540
34000
公稱壓力 MPa
0.6
額定轉角 °
70
信號壓力 KPa
20~100
流量特性
近似等百分比
介質溫度 ℃
-20~200(常溫) ; -40~450(中溫) ; -40~600(高溫)
接管法蘭
按JB78-59對夾式法蘭連接
信號連接螺孔
M16×1.5
配用執行機構
薄膜式
ZMA-2
ZMA-3
ZMA-4
ZMA-5

活塞式

ZSC-45
閥體材質
ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件
手輪、定位器、空氣過濾減壓器等。

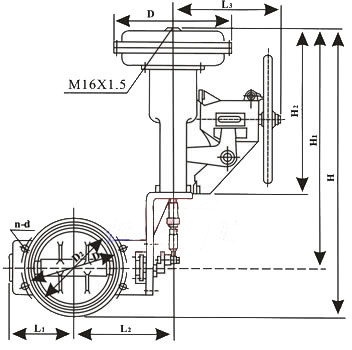

產品尺寸

溫馨提示:“ZMAW氣動薄膜調節蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
