WBLX(D72X)手動對夾式電動軟密封蝶閥

WBLX(D72X)手動對夾式電動軟密封蝶閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

主要結束參數

公稱通經DN(mm)
50~2000
50~1600
公稱藥理PN(MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱
材料
閥體
WCB、QT4500、HT200、HT250
蝶板
WCB、QT4500、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨

執行標準

制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

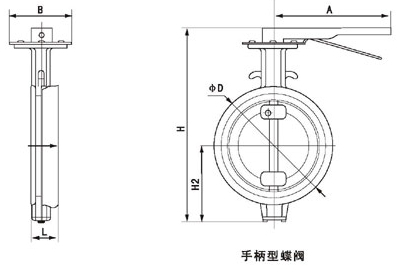

WBLX(D72X)0/16手動對夾式電動軟密封蝶閥主要外形連接尺寸單位:mm

DN
L
H
H2
A
B
ФD
50
43
224
77
267
112.5
106
65
46
240
85
267
123
124
80
46
279
95
267
138
162
100
52
286
105
267
150
162
125
56
329
129
345
168
192
150
56
354
132
345
190
216
200
60
438
165
353
227.5
270
250
68
493
197
353
251
326
300
78
570
234
380
284.5
376

產品尺寸

溫馨提示:“WBLX(D72X)手動對夾式電動軟密封蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
