Q341H法蘭金屬硬密球閥

Q341H法蘭金屬硬密球閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。 　　在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。 　　球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
主要零部材料
序號
NO
零件名稱 材質
GB ASTM
1 閥體 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球體 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石體 WCB A216-WCB
7 墊片

柔性石墨+不銹鋼

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料壓蓋 WCB A2116-WCB
10 定位片 25 A105
11 擋圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 閥桿 1Cr33 A276-410
14 螺釘 35 A193-B7
15 止推墊片 PTFE PTFE
技術規范
設計依據 國標系列 美標系列
設計標準 GB/T12237 AP16D ANSI B16.34
法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10
結構長度(焊接) GB/T15188.1 AP16D ANSI B16.10
連接法蘭 GB/T9113
JB/T79
Hg20592 		ANSI B16.5、B16.47
對焊端 GB/T12224 ANSI B16.25
試驗和檢驗 GB/T9092 AP16D AP1598

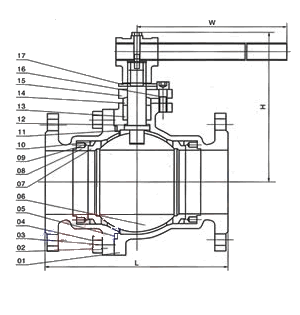

主要外形尺寸
公稱通徑 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160
產品尺寸
溫馨提示：“Q341H法蘭金屬硬密球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
