詳細介紹

產品概述
三通球閥可分為L(zhǎng)形和T形,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。
主要性能規范
型號 公稱壓力 PN(MPa) 試驗壓力(MPa) 適用溫度 (℃) 適用介質
殼體 液體密封 氣體密封
Q44F6P/C/R 1 6 2 4 1.76 0.6 ≤150 水、蒸汽、油品等
Q44F-25P/C/R 2.5 3.75 2.75 0.6
Q44F-40P/C/R 4.0 6.4 4.4 0.6
主要零件材料
型 號 零件名稱
閥體 球體 閥桿 密封圈 填料
Q44F 6C 碳素鋼鑄件 1Crl8Ni9Ti 2Cr13 增強聚四氟乙烯 對位聚苯 聚四氟乙烯
Q44F-25P 304 304 304
Q44F-40R 316 316 316

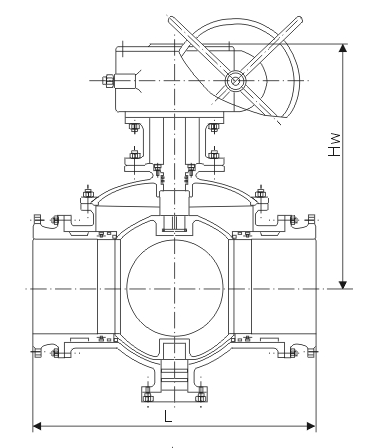

主要外形和連接尺寸
公稱壓力 PN(MPa) 主要 尺寸 公 稱 通 徑 {mm/in}
15/1/2 20/3/4 25/1 32/11/4 4/11/2 50/2/ 65/21/2 80/3 100/4 125/5 1 /50/6 200/8
PNl.6MPa L 1 50 1 64 1 80 200 220 230 260 280 320 380 440 500
PN2.5MPa L1 75 82 90 100 110 115 130 140 160 190 220 250
PN4.0M Pa H 90 90 102 115 135 140 155 185 21O 275 305 335
CLASSl50 W 120 140 155 250 250 35 350 420 700 1000 130 1800
產品尺寸
溫馨提示:“Q44F不銹鋼三通球閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
