產品概況
H44H/W旋啟式止回閥嚴格按 GB12236 標準設計制造,銷軸與閥瓣連接采用內裝式結構,性能優良,密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

主要性能規范
試驗壓力(MPa) Seat test 公稱壓力PN(MPa)Nominal pressure
1.6 2.5 4.0 6.4 10.0 16 20 25
殼體強度試驗Shellstrength test 2.4 3.75 6.0 9.6 15.0 24 30 38
密封試驗(液)Seal test 1.76 2.75 4.4 7.0 11.0 17.6 22 27.5
密封試驗(氣)Seal test 0.5~0.7
工作溫度℃ Applicable temperature <425 <200 <200 ≤550
適用介質Applicable medium C P R I
水、油品、蒸汽 硝酸類 醋酸類 空氣、水

結構長度:GB12221-89

法蘭標準:JB79-94

設計標準:GB/T12235-89

試壓標準:GB/T13927-92

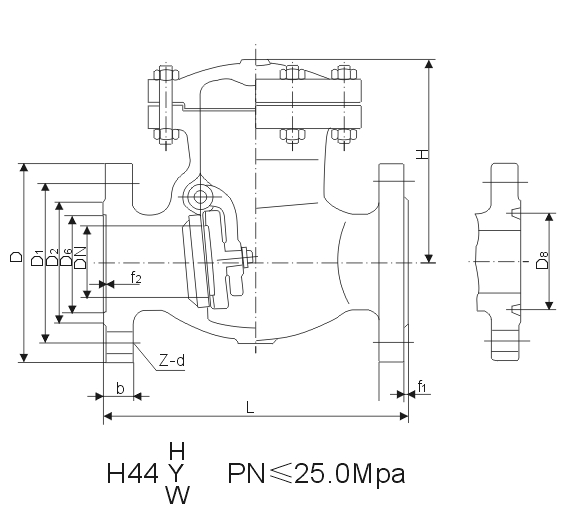

主要外型及連接尺寸

H44 H Y W-200

公稱通徑DN Nominal Diameter 尺寸Dimensins(JB79)
L D D1 D2 D6 b f1 Z-d H
50 300 210 160 128 70 40 3 8-25 120
65 340 260 203 165 97 48 3 8-30 190
80 380 290 230 190 116 54 3 8-34 210
100 430 360 292 245 138 66 3 8-41 240
150 550 440 360 305 190 82 3 12-48 343
200 650 535 440 380 245 92 3 12-48 320
250 775 670 572 508 319 110 3 16-48 380

H44 H Y W-250

公稱通徑DN Nominal Diameter 尺寸Dimensins(GB9113.25)
L D D1 D2 D8 b b4 f1 f3 Z-d H
50 300 215 165 124 95 38 12 8 8 8-26 220
65 340 245 190 137 108 41 12 8 8 8-30 230
80 380 270 203 168 137 48 12 8 8 8-33 245
100 430 310 241 194 162 54 12 8 8 8-36 280
150 550 395 318 248 211 83 13 9.5 925 12-39 340
200 650 485 394 318 270 92 17 11 11 12-45 360
250 775 585 483 371 324 108 17 11 11 12-52 395
300 900 675 571 438 381 124 23 14 14 16-56 478
主要外型及連接尺寸
公稱壓力PN(MPa)Nominal Pressure 公稱通徑DN Nominal Diameter L H D D1 D2 D6 b f1 f2 Z-d
1.6 50 230 160 160 125 100 - 16 3 - 48
65 290 175 180 145 120 - 18 3 - 48
80 310 185 195 160 135 - 20 3 - 88
100 350 220 215 180 155 - 20 3 - 88
125 400 248 245 210 185 - 22 3 - 88
150 480 276 280 240 210 - 24 3 - 8-23
200 550 350 335 295 265 - 26 3 - 12-23
250 650 410 405 355 320 - 30 3 - 12-25
300 750 430 460 410 375 - 30 4 - 12-25
350 850 518 520 470 435 - 34 4 - 16-25
400 950 560 580 525 485 - 36 4 - 16-30
500 1150 618 705 650 608 - 44 4 - 20-34
2.5 50 230 160 160 125 100 - 20 3 - 48
65 290 175 180 145 120 - 22 3 - 88
80 310 185 195 160 135 - 22 3 - 88
100 350 220 230 190 160 - 24 3 - 8-23
125 400 248 270 220 188 - 28 3 - 8-25
150 480 276 300 250 218 - 30 3 - 8-25
200 550 350 360 310 278 - 34 3 - 12-25
250 650 410 425 370 332 - 36 3 - 12-30
300 750 430 485 430 390 - 40 4 - 16-30
350 850 518 550 490 448 - 44 4 - 16-34
400 950 560 610 550 505 - 48 4 - 16-34
500 1150 618 730 660 610 - 52 4 - 20-41
4.0 50 230 169 160 125 100 88 20 3 4 48
65 290 173 180 145 120 110 22 3 4 88
80 310 185 195 160 135 121 22 3 4 88
100 350 220 230 190 160 150 24 3 4.5 8-23
125 400 248 270 220 188 176 28 3 4.5 8-25
150 480 270 300 250 218 204 30 3 4.5 8-25
200 550 342 375 320 282 260 38 3 4.5 12-30
250 650 401 445 385 345 313 42 3 4.5 12-34
300 750 423 510 450 408 364 46 4 4.5 16-34
350 850 455 570 510 465 422 52 4 5 16-34
400 950 510 655 585 535 474 58 4 5 16-41
6.4 50 300 177 175 135 105 88 26 3 4 4-23
65 340 197 200 160 130 110 28 3 4 8-23
80 380 212 210 170 140 121 30 3 4 8-23
100 430 248 250 200 168 150 32 3 4.5 8-25
125 500 296 295 240 202 176 36 3 4.5 8-30
150 550 330 340 280 240 204 38 3 4.5 8-34
200 650 385 405 345 300 260 44 3 4.5 12-34
250 775 445 470 400 352 313 48 4 4.5 12-41
300 900 474 530 460 412 364 54 4 4.5 16-41
400 1025 514 595 525 475 422 60 4 5 16-41
10.0 50 300 210 195 145 112 88 28 3 4 4-25
65 340 227 220 170 138 110 32 3 4 8-25
80 380 235 230 180 148 121 34 3 4 8-25
100 430 274 265 210 172 150 38 3 4.5 8-30
125 500 307 310 250 210 176 42 3 4.5 8-34
150 550 347 350 290 250 204 46 3 4.5 12-34
200 650 402 430 360 312 260 54 3 4.5 12-41
250 775 432 500 430 382 313 60 3 4.5 12-41
300 900 484 585 500 442 364 70 4 4.5 16-48
16.0 50 300 210 215 165 132 88 36 3 4 8-25
65 340 227 245 190 152 110 44 3 4 8-30
80 380 235 260 205 168 121 46 3 4.5 8-30
100 430 274 300 240 200 150 48 3 4.5 8-34
150 550 340 390 318 270 205 66 3 4.5 12-41
200 650 374 480 400 345 250 78 3 4.5 12-48
250 775 440 580 485 425 313 88 3 4.5 12-54
300 900 505 665 570 510 364 100 3 4.5 16-54
