鍛鋼止回閥

鍛鋼止回閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

主要尺寸及重量
規　格 S L T H 重量 ㎏ ≈
英 制 公 制 A N S I J I S A N S I ISO、BS JIS
NPI牙型60 RC、PT牙型55
縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑
1/2 15 21.8 22.2 79 1/2 1/2 61 3.4
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 61 3.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 78 5.5
1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 84 6.0
1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 103 9.2
2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 118 12.9
2 50 61.1 61.1 200 2 2 132 14.3
標準材質明細表
序 號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥 體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式閥 瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 墊 片 304夾柔性石墨 316夾PTFE
4 閥 蓋 A105N A182 F22 A182 F304(L) A182 F316(L)
5 銘 牌 SS
6 螺 栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 球 A182 F420/STL A182 F304 A182 F304 A182 F304
適 用 介 質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適 用 溫 度 -29℃－425℃ -29℃－550℃ -29℃－200℃
注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

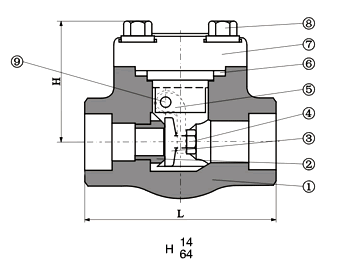

產品結構
溫馨提示：“鍛鋼止回閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
