詳細介紹
結構形式
鍛鋼低溫閥門有二種體蓋連接設計形式。第一種是體蓋螺栓連接鍛鋼低溫閥門,按這種連接形式設計的閥門,其閥體與閥蓋用螺栓連接,纏繞式墊片密封,優點是便于維修。第二種體蓋焊接連接鍛鋼低溫閥門,按這種連接形式設計的閥門,其閥體與閥蓋全焊密封,優點是無外泄漏。閘閥、截止閥、球閥都可設計成低溫結構。為了能在96℃(320℃F)低溫下使用,一般將閥門設計成加長式閥蓋。
二、鍛鋼低溫閥門 產品圖
設計標準與應用規范設計制造:按ANSIB16.34;API602;BS5352連接端尺寸: (1).承插孔尺寸按ANSIB16.11;JIS B2306 (2).螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20 閥門檢測和試驗;按API598 材料:按AISI/ASTM的規定 主要材料:AI05;F11;F22;304;304L;316;316L;LF2... 標記按MSS-SP-25 四、鍛鋼低溫閥門 結構特征

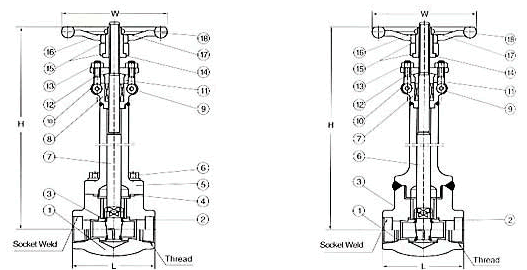

全徑或縮徑 明桿支架式 自定心壓板壓套式 螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋 整體式上密封座 密封件帶有壓力平穩孔(用于閘閥、球閥) 客戶要求的特殊延長長度 客戶要求的軟密封截止閥 客戶要求的PTFE填料 客戶要求的特殊低溫測試 防靜電 產品結構 |
溫馨提示:“鍛鋼低溫閥門”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
