150Lb鍛鋼法蘭截止閥

150Lb鍛鋼法蘭截止閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

鍛鋼截止閥體蓋連接設計形式有三種
一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；
二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。
鍛鋼截止閥設計與應用規范：
1、設計制造：按ANSIB16.34； API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25

鍛鋼截止閥結構
1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
6、閥瓣可變換為節流型、針型、球型和止回型

鍛鋼截止閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
150Lb、300Lb、600Lb鍛鋼法蘭截止閥主要尺寸及重量

規 格 		壓力
磅級 		L H（開） W D3 D2 D1 T f N-ф 重量（㎏）
英制 公制 縮徑 全徑 縮徑 全徑 縮徑 全徑
1/2 15 150 108 158 163 100 100 35 60.5 89 11.5 1.6 4-16 4.5 6.9
300 152 66.5 95 14.5 1.6 4-16 4.8 7.7
600 165 66.5 95 14.5 6.4 4-16 5.6 7.8
3/4 20 150 117 163 193 100 125 43 70 98 13 1.6 4-16 6.9 9.8
300 178 82.5 118 16 1.6 4-19 7.7 11.3
600 190 82.5 118 16 6.4 4-19 7.8 12.5
1 25 150 127 193 250 125 160 51 79.5 108 14.5 1.6 4-16 9.8 13.5
300 203 89 124 17.5 1.6 4-19 11 16.8
600 216 89 124 17.5 6.4 4-19 12.5 17.5
1 1/4 32 150 140 250 250 160 160 63 89 118 16 1.6 4-16 13.5 19.5
300 216 98.5 133 19.5 1.6 4-19 16.8 21.2
600 229 98.5 133 21 6.4 4-19 17 23.5
1 1/2 40 150 165 250 291 160 180 73 98.5 127 17.5 1.6 4-16 19.5 28.5
300 229 114.5 156 21 1.6 4-22.5 21.5 32.6
600 241 114.5 156 22.5 6.4 4-22.5 23.5 38.5
2 50 150 203 291 312 180 200 92 120.5 152 19.5 1.6 4-19 28 30.3
300 267 127 165 22.5 1.6 8-19 32.5 35
600 292 127 165 25.5 6.4 8-19 38.8 42.2
10、20、40K鍛鋼法蘭截止閥主要尺寸及重量
規 格 壓力
K級 		L H（開） W D3 D2 D1 T f N-ф 重量（㎏）
英制 公制 縮徑 全徑 縮徑 全徑 縮徑 全徑
1/2 15 10K 108 158 163 100 100 52 70 95 12 1 4-15 4.8 7.2
20K 152 70 95 14 4-15 5.2 8.0
40K 165 55 80 115 20 4-19 7.4 9.8
3/4 20 10K 117 163 193 100 125 58 75 100 14 1 4-15 7.2 10.2
20K 178 75 100 16 4-15 8.0 12.0
40K 190 60 85 120 20 4-19 9.8 13.3
1 25 10K 127 193 250 125 160 740 90 125 14 1 4-19 10.2 14.2
20K 203 90 125 16 4-19 12.0 15.7
40K 216 70 95 130 22 4-19 13.3 18.5
1 1/4 32 10K 140 250 250 160 160 80 100 135 16 2 4-19 14.2 20.0
20K 215 100 135 18 4-19 15.7 23.0
40K 229 80 105 140 24 4-19 18.5 27.3
1 1/2 40 10K 162 250 291 160 180 85 105 140 16 2 4-19 20.0 29.5
20K 229 105 140 16 4-19 23.0 35.4
40K 241 960 120 160 24 4-23 27.3 38.6
2 50 10K 178 291 312 180 200 100 120 155 16 2 4-19 29.5 30.3
20K 267 120 155 18 8-19 35.4 36.6
40K 292 105 130 165 26 8-19 38.6 40.0
900-1500Lb鍛鋼法蘭截止閥主要尺寸及重量

規格 		L H（開） W D3 D2 D1 T f N-ф 重量
英 制 公 制 B.B W.B
1/2 15 216 207 100 60.5 82.5 120 22.5 6.4 4-22 7.4 8.0
3/4 20 229 207 100 66.5 89 130 25.5 6.4 4-22 12.5 13.2
1 25 254 240 125 71.5 101.5 150 29.5 6.4 4-26 16.0 17.4
1 1/4 32 279 258 160 81.0 111.1 159 29.5 6.4 4-26 17.2 19.0
1 1/2 40 305 290 160 92.0 124 180 32.0 6.4 4-30 23.0 24.5
2 50 268 337 180 124.0 165.1 216 38.5 7.9 8-26 29.8 31.0
900-1500Lb鍛鋼法蘭截止閥標準材質
序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥 體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥 瓣 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
3 閥 桿 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
4 墊 片 304夾柔性石墨 316夾PTFE
5 閥 蓋 A105N A182 F22 A182 F304(L) A182 F316(L)
6 閥蓋螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 圓柱銷 A276 420 A182 F304
8 填料壓套 A276 410 A182 F304(L) A182 F316(L)
9 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8
10 填料壓板 A105N A182 F11 A182 F304(L) A182 F316(L)
11．13 螺 母 A194 A194 4 A194 8 A194 8M
12 閥桿螺母 A276 420
13 銘 牌 SS
14 手 輪 A197
15 填 料 柔性石墨+碳素纖維PTFE
適 用 介 質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適 用 溫 度 -29℃～425℃ -29℃～550℃ -29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。　CS＝碳鋼;AS＝合金鋼;SS＝不銹鋼

150-600Lb鍛鋼對焊截止閥主要尺寸及重量

規格 		L W H(開) 重量（㎏）
英 制 公 制 150磅級 300磅級 600磅級 150磅級 300磅級 600磅級
1/2 15 108 152 165 100 158 2.3 2.8 3.4
3/4 20 117 178 190 100 192 3.6 4.0 4.7
1 25 127 203 216 125 252 7.8 8.5 9.2
1 1/4 32 140 216 229 160 252 8.2 9.2 10.5
1 1/2 40 165 229 241 160 289 12.0 12.6 13.3
2 50 203 267 292 180 330 15.0 16.8 18.9
150-600Lb鍛鋼對焊截止閥標準材質
序 號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type A182 F22 Type A182 F304 Type A182 F316(L)
1 閥 體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥 瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 閥 桿 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
4 密封座 A105 A182 F304 A182 F304(L) A182 F316(L)
5 密封環 316 A182 F304 A182 F304(L) F316(L)
6 閥蓋 A105N A182 F22 A182 F304(L) A182 F316(L)
7 圓柱銷 A276 420 A182F304
8 墊圈 A105N A182 F22 A182 F304(L) A182 F316(L)
9 提升螺母 A194 2H A194 4 A194 8 A194 8M
10 填料 柔性石墨+304絲 316夾PTFE
11 填料壓套 A276 420 A182 F304
12 填料壓板 A105 A182 F304
13 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
14 螺 母 A194 2H A194 4 A194 8 A194 8M
15 閥桿螺母 A276 420
16 手輪 A197
17 銘 牌 SS
適 用 介 質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適 用 溫 度 -29℃～425℃ -29℃～550℃ -29℃～200℃

注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定?！S＝碳鋼;AS＝合金鋼;SS＝不銹鋼

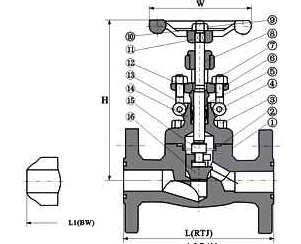

產品構圖
溫馨提示：“150Lb鍛鋼法蘭截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
