鍛鋼截止閥體蓋連接設計形式有三種
一、體蓋螺栓連接鍛鋼截止閥,按這種連接形式設計的閥門,其的閥體與閥蓋用螺栓連接,采用纏繞式墊片密封,優點是方便在使用中的維護;
二、體蓋焊接連接鍛鋼截止閥,按這種連接形式設計的閥門,其閥體與閥蓋全焊密封,優點是無外泄漏;三、是壓力自緊式閥蓋鍛鋼截止閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺蚊連接,內壓自密封環密封,優點是內部壓力越大,其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。

鍛鋼截止閥設計與應用規范
1、設計制造:按ANSIB16.34; API602;BS5352
2、連接端尺寸:
(1)、承插孔尺寸按ANSIB16.11;JIS B2306
(2)、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料:按AISI/ASTM的規定
5、主要材料:AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25

鍛鋼截止閥結構
1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
6、閥瓣可變換為節流型、針型、球型和止回型

鍛鋼截止閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保

150-800Lb Y型鍛鋼截止閥主要尺寸及重量
規格 S L T W H(開)
重量(㎏)
英 制 公 制 A N S I J I S ANSI牙型60゜(NPT) JIS.ISC.SC牙型55゜(PC)
縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑 縮徑 全徑
3/8   10   17.6   17.9   79 3/8   3/8   100 153 1.9
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 158 1.9 2.1
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 192 2.1 2.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 125 252 3.3 3.6
1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 160 252 7.5 7.8
1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 160 289 7.5 8.2
2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 180 330 11.4 12.0
  2   50   61.1   61.1 200   2   2 240 370 14.6 15.0
150-800Lb Y型鍛鋼截止閥標準材質

序 號
零件名稱 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 閥 體 A105N A182 F22 A182 F304(L) A182 F316(L)
2 閥 瓣 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
3 閥 桿 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
4 墊 片 304夾柔性石墨 316夾PTFE
5 閥 蓋 A105N A182 F22 A182 F304(L) A182 F316(L)
6 閥蓋螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 圓柱銷 A276 420 A182F304
8 填料壓套 A276 410 A182 F304(L) A182 F316(L)
9 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
10 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L)
11.13 螺 母 A276 420
12 閥桿螺母 A194 2H A194 4 A194 8 A194 8M
14 銘 牌 SS
15 手 輪 A197
16 填 料 柔性石墨+碳素纖維PTFE
適 用 介 質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適 用 溫 度 -29℃~425℃ -29℃~550℃ -29℃~200℃

注意:客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。 CS=碳鋼;AS=合金鋼;SS=不銹鋼

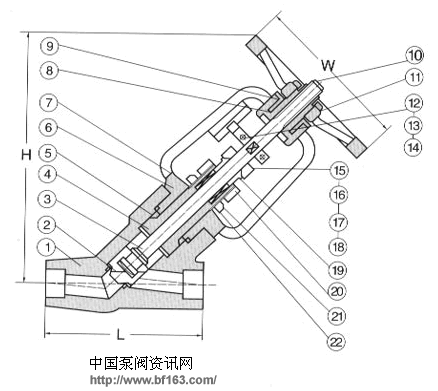

產品結構圖
溫馨提示:“Y型鍛鋼截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
