溢流閥

溢流閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

溢流閥產品用途
溢流閥可用于高壓注水泵的管路上，作為超壓保護裝置。

溢流閥主要性能規范
型號 公稱壓力 (MPa) 開啟壓力分級 工作溫度（℃） 適用介質
AY42H60 HA802Y60 16.0 6.36.0 200 水、油品等
AY42H-250 HA802Y-250 25.0 1.0-25.0
AY42H-400 HA802Y-400 HA802Y-600 40.0-60.0 20.0-60.0
溢流閥主要零部件材料
NO. 零件名稱 AQ-20 材料
1 閥體 碳鋼
2 閥座 不銹鋼
3 閥瓣 不銹鋼
4 閥蓋 焊接件
5 彈簧 50CrVA
溢流閥外形尺寸和連接尺寸
型號 公稱通徑DN(mm) 尺寸
Rc ZG L L1 ≈H
HA802Y-600 15 1/2〞 1/2〞 52 90 250
25 1〞 1〞 52 113 275
40 11/2〞 11/2〞 52 157 336
溢流閥　外形尺寸和連接尺寸
型號 公稱通徑DN(mm) 尺寸 (mm)
D D1 K M Z-Фd B L L1 RC ≈H
AY42H60 AY42H-250 AY42H-400 15 135 95 25 M48×2 4-22 25 65 140 1〞 329
20 165 115 30 M52×2 6-26 28 80 150 11/2〞 447
25 200 145 38 M80×3 6-29 40 90 180 2〞 485
32 225 170 42 M100×3 6-33 50 100 200 21/2〞 570

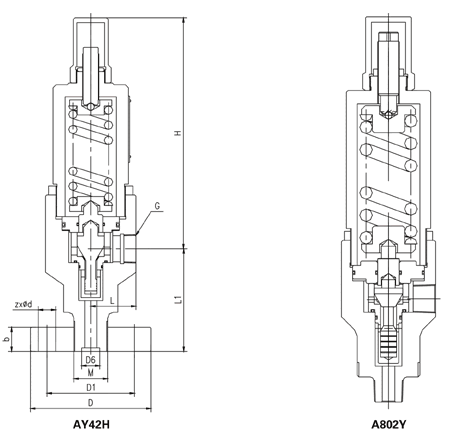

溢流閥產品結構

溢流閥

溫馨提示：“溢流閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
