YANA42F內裝式安全閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品用途

YANA42F內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。

主要零部件材料

NO.	零件名稱	材料
1	閥瓣	碳鋼
2	密封圈	聚四氟乙烯
3	閥體	碳鋼
4	閥桿	1Cr18Ni9Ti
5	閥座	碳鋼
6	支架	碳鋼

外形尺寸和連接尺寸

公稱通徑DN(mm)	尺寸　 (mm)
公稱通徑DN(mm)	L	D	D1	D2	D0	b	f	Z-Φd	H ≈
50	95	160	125	100	34	20	3	48	376
80	99	225	190	149	52	25	4.5	8-22	512

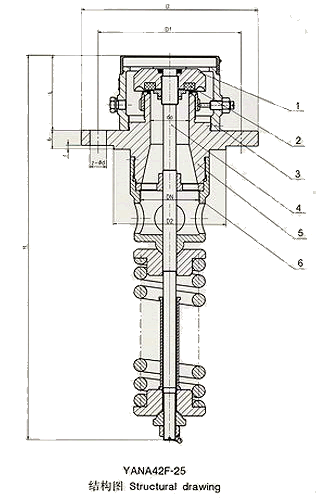

產品結構

溫馨提示：“YANA42F內裝式安全閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
