詳細介紹

產品特點
本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器,如安裝以上驅動裝置,汽動裝置應在合同中注明。

主要零件材料及連接尺寸

零件名稱
材料
零件名稱
材料
閥體
1CF18Ni9TiCF8M
  CF8  CF3M
  CF3  WCB
閥桿
1CF18Ni9Ti
閥座密封圈
橡膠或PTFE
支架
不銹鋼
閥體間密封墊片
橡膠或PTFE
填料壓蓋
不銹鋼
閥體
1CF13Ni9TiCF3M
  CF8  CF8M
  CF3  2CF13
填料
石墨或PTFE
閥體裝配螺栓
B7
填料壓蓋螺栓
B7

注:橡膠牌號取決于介質性質和適用溫度。閥板材質牌號取決于介質性質。

主要外形及連接尺寸

DN
L
Φ1
H
H2
N-M

汽缸直徑

PN0.6
PN1.0
50
40

125
397
51
4-M16
50
65
40

145
418
67
4-M16
65
80
50

160
579
82
4-M16
80
100
50

180
612
102
8-M16
100
125
50

210
710
127
8-M16
125
150
60

240
816
152
8-M20
150
200
60

295
990
202
8-M20
200
250
70

350
1106
253
12-M20
250
300
70
70
400
1264
303
12-M20
300
350
80
80
460
1575
353
16-M20
350
400
80
80
515
1562
402
16-M22
400
450
90
90
565
1750
452
20-M22
450
500
90
90
620
1994
502
20-M22
500
600
100
100
725
2040
603
20-M27
600

殼體試驗和密封試驗

1、插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液體。

2、密封副是非金屬密封的插板閥,密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥,對有密封性能要求的,密封試驗的泄漏量按1×DNmm3/s計算,沒有密封性能要求的不作此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥,關閉位置調定后,關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定,其他技術要求按JB/Z 234的規定。

靜壓壽命實驗次數
金屬密封
DN≤150mm
1200次
DN≥200-400mm
1000次
DN≤450mm
800次
非金屬密封
DN≤150mm
1400次
DN≤200-400mm
1200次
DN≤450mm
1000次

注:1、金屬密封指密封副材料是金屬-金屬。2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。

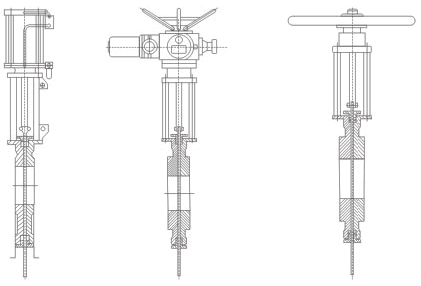

產品尺寸

溫馨提示:“byscz插板閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
