詳細介紹



氣動薄膜單座、套筒調節閥 特點原理
ZJHP、ZJHM精小型氣動薄膜單座、套筒調節閥采用頂部導向結構,配用多彈簧執行機構。具有結構緊湊、重理輕、動作靈敏、流體通道呈現S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液體保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。氣動薄膜單座、套筒調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN20-300。適用流體溫度由-200℃至560℃范圍內多種檔次。泄漏標準有IV級或VI級,流量特性為線性或等百分比,多種多樣品種規格可供選擇。
氣動薄膜單座、套筒調節閥 主要零部件材料
閥體、閥蓋 HT200、ZG230-450、ZG1Cr18Ni9Ti 閥芯、閥座 1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯 增強聚四氟乙烯 填 料 聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片 橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 膜 蓋 A3
波 文 膜 片 丁腈橡膠夾增強滌綸織物 彈 簧 60Si2Mn
閥桿、推桿 2Cr13、1Cr18Ni9Ti 襯 套 2Cr13
氣動薄膜單座、套筒調節閥 主要技術參數
公稱通徑DN(mm) (閥芯直徑dn) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
10 12 15 20
額定流量 系數KV 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
額定行程L(mm) 10 16 25 40 60 100
膜片有效面積Ae(cm2) 280 400 600 1000 1600
信號范圍Pr(Kpa) 20~100、 40~200、 80~240 段幅;20~60、 60~100
氣源壓力Ps(Mpa) 0.14~0.4
固有流量特性 直線、 等百分比
固有可調比R 50:1
允許泄漏量 硬閥座:Ⅳ級、軟閥座:Ⅵ級
公稱壓力PN(Mpa) 1.6、 4.0、 6.4
工作 溫度t (℃) 常溫型 -20~200、 -40~250、 -60~250
散熱型 -40~450、 -60~450
高溫型 450~560
低溫型 -60~100、 00~200、 -200~-250

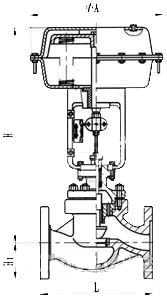

氣動薄膜單座、套筒調節閥 外形及連接尺寸
公稱通徑 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L PN16 185 200 205 222 250 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64 200 210 220 251 286 311 337 394 440 475 630 700 765
H1 PN16 487 493 524 524 538 686 706 726 969 969 1009 1353 1390
PN40 487 493 524 524 538 686 706 733 979 979 1029 1373 1415
PN64 497 503 534 534 546 696 713 743 999 999 1044 1385 1425
中溫型 標準型加200 標準型加250 標準型加320 標準型加350
H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64 63 68 75 83 88 100 105 125 148 170 203 235 265
A 282 360 470 620
法蘭標準 GB:1.6、2.5、4.0、6.4Mpa ANSI;150、300、600Lb JIS:10K、20K、30K
產品結構



溫馨提示:“氣動調節閥/ZJHP、ZJHM氣動薄膜單座、套筒調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
