ZJHS精小型氣動薄膜角形單座調節閥

ZJHS精小型氣動薄膜角形單座調節閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

產品慨述
ZJHS精小型氣動薄膜角形單座調節閥采用頂導向結構,配用多彈簧執行機構,具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度,含有懸浮物和顆粒狀物質流體的調節,可避免結焦、堵塞,便于自凈與清洗的場合。

本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~200。適用流體溫度由-200℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

主要零件材料

閥體、閥蓋: HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯:增強聚四乙烯
填      料:聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊      片:橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜      蓋:A3
膜      片:丁腈橡膠夾增強滌綸織物
彈      簧:60Si2Mn2Cr13
閥桿、推桿:1Cr18Ni9Ti
襯      套:2Cr13

主要技術參數
公稱通徑DN(mm)
20

25

32

40

50

65

80

100

125

150

200

閥座直徑

(10)

(12)

(15)

(20)

額定流量系數Kv
直線

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

額定行程L(mm)

10

16

25

40

60

膜片有效面積(Ae)
280
400
600
1000
公稱壓力PN(MPa)
1.6、4.0、6.4
固有流量特性
直線、等百分比
固有可調比R
50:1
信號范圍Pr(KPa)
20~100、40~200、20~60、60~100、80~240
氣源壓力PS(MPa)
0.14~0.4
允許泄漏量
硬密封:Ⅳ級、軟密封:Ⅵ級
工作溫度t(℃)
常溫型
-20~200、-40~250、-60~250
散熱型
-40~450、-60~450
高溫型
450~560
低溫型
-60~00、00~-200、-200~-250

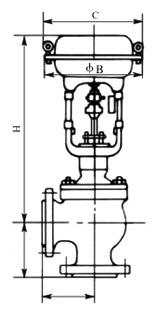

產品尺寸

溫馨提示:“ZJHS精小型氣動薄膜角形單座調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話:021-68103333    傳真:021-51686322
