詳細介紹

產品概述
ZRQM系列智能型電動調節閥是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構,總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動調節系統中。

主要零件材料
閥體、閥蓋:HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿:2Cr13、1Cr18Ni9Ti
襯   套:2Cr13
填   料:聚四氟乙烯、柔性石墨、不銹鋼波紋
主要技術參數
電動執行機構主要技術參數
輸出推力:44~550KN
(輸出調節推力:5.71~47.05KN)
(輸出額定關閉推力:8.4~63.15KN)
位置控制基本誤差:(設定行程時間≥25秒)±1%
重復性誤差:(設定行程時間≥25秒)≤1%
死   區:0.1%~9.9%可調
輸出額定負載止下啟動頻率:1200次/小時
輸入信號:4~20mA/100Ω,2~10mA/100Ω,DC24V開關量。
供電電源:380±10%VAC,50Hz
相對溫度:≤95%
環境溫度:-30℃~+70℃
防爆等級:ExdⅡBT4
防擴等級:IP68
輸入輸出通道均采用光電隔離
調節機構主要技術參數
 公稱通徑DN(mm)
  (閥芯直徑dn)
20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
 額定流量 系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
 額定行程L(mm) 10 16 25 40 60 100
 固有流量特性 直線、等百分比
 固有可調比R 50:1
 允許泄漏量 硬閥座:Ⅳ級、軟閥座:Ⅵ級
 公稱壓力PN(MPa) 1.6、4.0、6.4

 工作溫度 t(℃)

常溫型 -20~200、-40~250、-60~250
散熱型 -40~450、-60~450
高溫型 450~560
低溫型 -60~00、00~-200、-200~-250

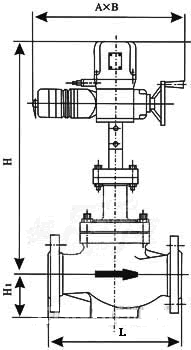

產品結構
溫馨提示:“ZRQM系列智能型電動調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
