詳細介紹

產品概述
V230Y 01/02型自力式壓力調節閥由閥體、閥座、閥芯部件等組成,是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品,可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

本產品有公稱壓力PN16、40,公稱通徑范圍20~300mm,使用溫度≤350℃。多種多樣的品種可供選擇。

主要零件材料

  閥  體:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
  閥  芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
  閥  座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
  閥  桿:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
  膜  蓋:A 3 、1Cr18Ni9Ti
  填  料:聚四氟乙烯、柔性石墨
  膜  片:丁腈橡膠、耐油橡膠、氟橡膠



公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
 額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
 額定行程L(mm) 8 10 14 20 25 40 50 60 70
 公稱壓力PN(MPa) 1.6、4.0
 壓力調節范圍(KPa) 15~50、40~80、60~100、80~140、120~180、160~220、200~260、
240~300、280~350、330~400、380~450、430~500、480~560、540~620、
600~700、680~800、780~900、880~1000、600~1500、1000~2500
 固有流量特質 快開
 調節精度(%) ±5
 使用溫度( ℃ ) ≤350
允許泄漏量 硬密封(1/h) 單座:≤10 -4 ×閥額定容量(Ⅳ級)、雙座和套筒:≤5×10 -3 閥額定容量(Ⅱ級)
軟密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0
 減壓比 最大 10
最小 1.25

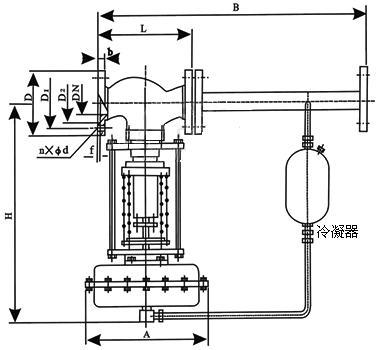

產品結構

溫馨提示:“V230Y?01/02型自力式壓力調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
