三通調節閥

三通調節閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售:021-6810 3333    6139 0811
  • 傳真:021-5168 6322
  • 地址:上海南匯空港工業區金聞路1288號

詳細介紹

三通調節閥產品用途
三通調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向。三通調節閥配用多彈簧執行機構,具有結構簡單、重量輕、體積小、拆裝方便等優點。三通調節閥廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。三通調節閥適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。

三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64;公稱通徑范圍DN25~300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

三通調節閥結構特點
閥體、閥蓋:HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti
波紋膜片:丁腈橡膠夾增強滌綸織物
填   料:聚四氟乙烯、柔性石墨
彈   簧:60Si2Mn
膜   蓋:A3
閥桿、推桿:2Cr13、1Cr18Ni9Ti
襯   套:2Cr13
墊   片:橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片

三通調節閥技術參數
公稱通徑DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數Kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1280
分流





85
135
210
340
535
800
1280
額定行程L(mm)
16
25
40
60
100
膜片有效面積Ae(cm2)
280
400
600
1000
1600
公稱壓力PN(MPa)
1.6、4.0、6.4
固有流量特性
直線、拋物線
固有可調比R
30:1
工作溫度t(℃)
普通型:鑄鐵-20~200、鑄鋼-40~250、鑄不銹鋼-60~250
散熱型:鑄鋼-40~450、鑄不銹鋼-60~450
兩種介質溫度差t(℃)
鑄鐵≤150、鑄鋼和鑄不銹鋼≤200
信號范圍Pr(kpa)
20~100
氣源壓力Ps(MPa)
0.14~0.4
允許泄漏量l/h
10-4×閥額定容量
允許壓差△P(MPa)
0.86
0.75
0.48
0.31
0.27
0.18
0.11
0.12
0.09
0.05
0.04
0.02

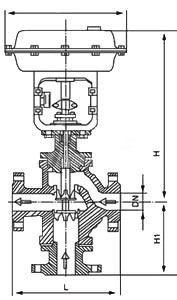

三通調節閥產品尺寸

三通調節閥

溫馨提示:“三通調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
