電動調節閥產品概述
   電動調節閥為了提高發電廠的經濟性,汽輪機都設有回?zé)嵯到y(tǒng).電動調節閥即裝有高低壓加熱器,為保證加熱器有水位運行,防止加熱器無水位運行時,汽輪機上一級抽汽竄入下一級抽汽而降低汽輪機效率和設備的安全性,電動調節閥在加熱器的疏水系統中都設有疏水調節閥,它根據加熱器的水位信號,自動開關疏水調節閥門開度,使加熱器水位始終保持在一定范圍之內。疏水調節閥工作條件很差,很多狀況下在兩相流體下工作(即汽水混合狀態),而且又是屬于節流狀態下運行,汽蝕相當嚴重,汽蝕到一定程度就起不到疏水調節閥的作用,在這種狀況下.加熱器就不能保證有水位運行,這樣就降低了汽輪機運行的經濟性。

由此可見,選擇汽蝕小,噪聲低,結構簡單,性能可靠的疏水調節閥就特別重要。針對上述工況要求,我廠研究設計制造了新型疏水調節閥,它是在原疏水調節閥的基礎上,并吸取國外經驗,在結構上,材料上都進行了改革,使該閥具有良好的工作性能。由于采用合理的閥芯和閥座接觸面角度,所以該閥在關閉狀態下沒有泄漏現象;制造均流罩和閥芯的材料采用了優質不銹鋼材料,即使在兩相流動和節流狀態下運行,汽蝕速度也是相當緩慢,這樣就延長了閥門的使用壽命,噪聲也很小。閥門設計均采用裝拆簡便的結構,當內部零件損壞,只要拆下閥蓋螺帽,即可依次取出各個零件,隨意調換任何零件,檢修非常方便。



電動調節閥工作原理
T968Y系列加熱水位疏水調節閥是由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號,經伺服放大器放大后來驅動執行機構,產生軸向推力,帶動調節閥動作,從而引起介質流量的變化,來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較,使調節閥始終保持在一個輸入信號相對應的位置上,完成伺服調節任務。

電動調節閥主要技術參數
公稱通徑DN(mm) 50 80 100 150 200 250 300
流量特性 近似線性、近似等百分比
公稱壓力PN(MPa) 2.5/6.4
連接型式 焊接
配用執行機構 ZKD型
行程L(mm) 57.6 88.2
最大壓差△P(MPa) 0.5/3
額定流量系數Cv 44 99 175 395 640 1000 1440
工作溫度t (℃) ≤450 ≤450
使用介質



電動調節閥主要技術性能指標
項目 技術性能指標
基本誤差(%) 不超過±2.5
回差(%) ≤1.5
死區(%) ≤3
泄漏量 0.01%×閥額定容量



電動調節閥閥門主要材料
名稱 材料
閥體 WCB、WC6、20CrMo
閥芯 316不銹鋼
籠罩 17-4PH
閥桿 17-4PH
閥座 316不銹鋼



電動調節閥外形尺寸
公稱通徑DN(mm) 50 80 100 150 200 250 300
H(mm) 860 918 918 918 1460 1690 1690
H1(mm) 120 248 248 248 360 470 470
L(mm) 300 372 372 372 490 610 610
D1(mm) 90 150 180 200 244 355 420
D2(mm) 76 104 127 168 210 270 320
D3(mm) 50 80 100 140 180 230 270

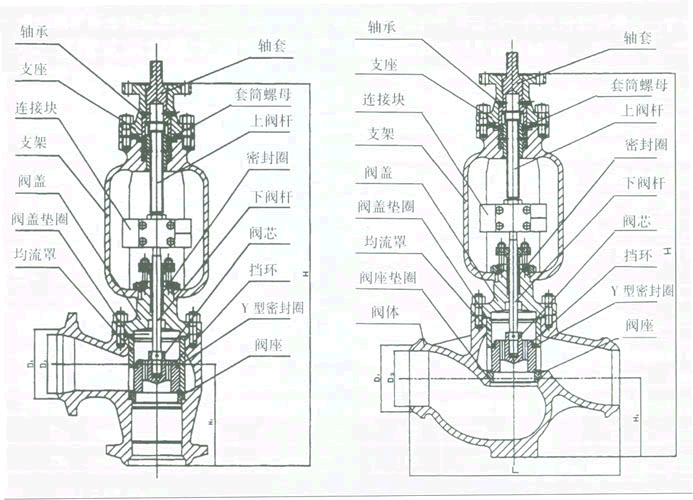

電動調節閥產品尺寸

電動調節閥

溫馨提示:“電動調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
